Hogyan csökkenti a feszültséget egy transzformátor?

Ez az egyik olyan kérdés, amely szinte túl egyszerűnek hangzik – egészen addig, amíg nem állsz egy transzformátor előtt, és azon tűnődsz, hogy a számok miért nem egyeznek a névtáblával. Évek óta szállítok transzformátorokat, és még mindig hasznosnak találom az első alapelvekhez való visszatérést. Mert ha megérted, hogyan működik valójában a lemondás, akkor abbahagyod azokat a hibákat, amelyek időbe és pénzbe kerülnek.

Menjünk át rajta.

Alapelvek – Mi történik valójában belül

A transzformátor elektromágneses indukción keresztül csökkenti a feszültséget. Ez a tankönyvi válasz, és ez helyes. De itt van az, amit a tankönyvek nem mindig hangsúlyoznak: a transzformátor semmilyen értelmes értelemben nem "termel" vagy "fogyaszt" energiát. Átalakítja a feszültséget és az áramerősséget, miközben a termék teljesítményét megközelítőleg állandó szinten tartja, mínusz a veszteségek.

Az alapelv egyszerű. A primer tekercsben lévő váltakozó áram folyamatosan változó mágneses teret hoz létre a magban. Ez a változó mező a szekunder tekercshez kapcsolódik, és feszültséget indukál. A primer feszültség és a szekunder feszültség arányát a két tekercs meneteinek aránya határozza meg.

Ez a fizika. A tervezés a részletekben rejlik.

A fordulatok aránya – Ahol a varázslat megtörténik

A kapcsolat egyértelmű:

Vp / Vs = Np / Ns

Leléptető transzformátor esetén a szekundernek kevesebb a fordulata, mint az elsődlegesnek. Ha a primer 1000, a szekunder 100 fordulatú, akkor a feszültség 10-szeresére csökken. Az 1000 V-os bemenet 100 V-os kimenetet ad.

De a következőt látom a leggyakrabban félreértve: a fordulatszámon nem lehet tetszőlegesen változtatni a mezőnyben. Ezt a transzformátor kialakítása rögzíti. Ha meghatározott névleges feszültségű transzformátort vásárol, mondjuk 13,8 kV és 480 V között, ez az arány be van építve az egységbe. Nem állíthatja be, kivéve a csapkapcsolókon keresztül, amelyek kis százalékos eltéréseket biztosítanak a rendszer állapotának figyelembevételéhez.

Mi az, ami valójában leállítja – az alkatrészek a munkában

1. Vasmag. Ez nem csak egy darab fém. Ez egy gondosan megtervezett összeállítás szemcseorientált szilíciumacél laminátumokból, amelyek mindegyike szigetelőréteggel van bevonva. A laminálásra azért van szükség, mert egy tömör mag rövidre zárt fordulatként működne, hatalmas keringő áramokkal – örvényáramokkal –, ami túlmelegítené és tönkretenné a transzformátort. A vékony rétegelt rétegek megszakítják ezeket az áramutakat. A mag feladata, hogy alacsony reluktanciájú utat biztosítson a mágneses fluxus számára, koncentrálva azt, hogy mindkét tekercset hatékonyan összekapcsolja.
2. A tekercsek. Leléptető transzformátorban a primer tekercs a magasabb feszültségre van kötve. Mivel a feszültség nagyobb, az áramerősség kisebb ugyanannál a teljesítménynél. Ez azt jelenti, hogy a primer vezető keresztmetszete kisebb lehet, mint a szekunder vezeték. A szekundernek, amely alacsonyabb feszültségen nagyobb áramot visz, nagyobb vezetőkre van szükség – gyakran több párhuzamos szálra, vagy akár fóliatekercsekre is nagyon nagy áramok esetén.

   Ez nem csak elmélet. Láttam, ahogy a technikusok kinyitnak egy meghibásodott transzformátort, és a vezeték mérete alapján azonnal azonosítják, melyik tekercs hibásodott meg. A másodlagos mindig a marhaabb.

3. Szigetelés. A tekercsek, valamint a tekercsek és a test közötti feszültségkülönbség jelentős lehet. A szigetelőrendszereket úgy tervezték, hogy folyamatosan kezeljék ezeket a feszültségeket, valamint a kapcsolásból és villámlásból származó tranziens túlfeszültségeket. A papír, a préskarton, az epoxi és az olaj együtt dolgoznak, hogy a feszültséget ott tartsák, ahol kell.

Hogyan működik a Step-Down valós alkalmazásokban

A leléptető transzformátorokat a háztartási készülékektől az ipari áramelosztásig széles körben használják.

1. Lakossági szolgáltatás.A házon kívüli oszloptranszformátor az elosztófeszültséget jellemzően 7,2 kV-ról vagy 14,4 kV-ról 120/240 V-ra csökkenti háztartási használatra. Ennek a transzformátornak van egy primer, sok menetes viszonylag finom vezetékkel és egy szekunder egy kevesebb menettel, sokkal nehezebb vezetékkel, hogy kezelje a nagy áramerősséget, amikor a házban minden készülék működik.
2. Ipari hatalom.Egy nagy gyártóüzem 13,8 kV-on üzemelhet, és 480 V-ra csökkentheti a motorvezérlő központokat. A lecsökkentő transzformátor itt nem csak feszültségváltó. Tekercskonfigurációja révén rendszerföldelési referenciát is biztosít – általában delta primer, wye másodlagos a semleges földeléssel.
3. Megújuló integráció.Egy szolárfarmban az inverter 480 V vagy 690 V feszültséget ad ki. A fokozatos transzformátor – vegye figyelembe az irányt – 34,5 kV-ra emeli a gyűjtéshez. De az üzemen belül a kisebb, lecsökkentő transzformátorok kiegészítő terheléseket szolgáltatnak: világítás, vezérlés, hűtés. Ezek leléptető egységek, amelyek ugyanazt a munkát végzik, mint a pólustranszformátor, csak különböző léptékben.

Gyakori tévhitek, amelyekbe belefutok

"A transzformátor csökkenti a feszültséget, ezért csökkentenie kell a teljesítményt." Nem. A bemeneti teljesítmény egyenlő a kikapcsolás mínusz a veszteségekkel. Ha a feszültség csökken, az áram arányosan nő.

"A nagyobb fordulatszám jobb transzformátort jelent." Nem. Az arányt az határozza meg, hogy mire van szüksége az alkalmazásnak. A 13,8 kV-120 V-os transzformátornak sokkal nagyobb az aránya, mint egy 13,8 kV-os és 4160 V-os egységnek. Egyik sem „jobb” – csak különböző munkákra valók.

"A csapok lehetővé teszik, hogy bármire módosítsam a feszültséget." Nem igazán. A csapok általában ±2,5%-os vagy ±5%-os beállítást tesznek lehetővé, nem jelentős arányváltozásokat. Finomhangolásra szolgálnak, nem pedig arra, hogy a transzformátort más feszültségosztályra használják.

Miért fontosak a transzformátorok a leléptető alkalmazásokhoz?

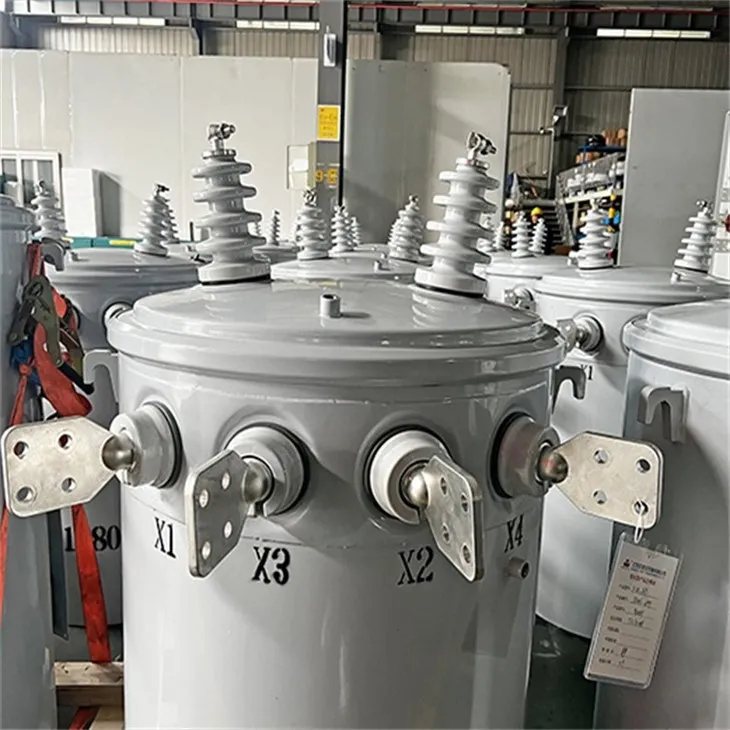

1. Pólusra szerelt transzformátoroka lakossági elosztás igáslovai. Olajjal töltöttek, önhűtöttek, és minimális karbantartásra tervezték. Lelépési arányukat a közmű rendszerfeszültsége és az ügyfél szolgáltatási igénye határozza meg.
2. Padlós transzformátorokkereskedelmi és könnyűipari rakományokat szolgál ki. Olajjal is feltöltöttek, de a talajszinten történő telepítésre alkalmas, illetéktelen burkolattal rendelkeznek. A leléptetési funkció ugyanaz, de a konstrukció tartalmaz funkciókat a föld alatti kábelvégződéshez.
3. Öntött gyanta transzformátorokbeltérben vagy érzékeny környezetben használják. A tekercsek vákuum öntöttek epoxiba, így nincs szükség olajra. Gyakoriak olyan épületekben, ahol a tűzvédelmi előírások korlátozzák a folyadékkal töltött berendezéseket. A csökkentési arány az öntvénybe van beépítve – ezen nem lehet változtatni, de nem is kell karbantartani.

Hatékonyság – ami elvész a folyamat során

Egyetlen transzformátor sem 100%-os hatásfokú. A veszteségek két kategóriába sorolhatók.

1. Alapveszteségekakkor történik, amikor a transzformátor feszültség alatt van, függetlenül a terheléstől. A váltakozó mágneses tér folyamatosan körbejárja a maganyagot, és minden ciklus kis mennyiségű energiába kerül. A jobb magacél és az optimalizált fluxussűrűség csökkenti ezt.

   Tekercselési veszteségekterheléstől függ. A vezetők ellenállásán áthaladó áram hő-I²R veszteséget generál. Lecsökkentő transzformátorban a szekunder nagyobb áramot visz, így nagyobb a hozzájárulása a tekercsveszteséghez. Ezért a másodlagos vezetőket nagyvonalúan méretezik.

A modern transzformátorok teljes terhelés mellett 98% feletti hatásfokot érnek el. A veszteségek kicsik, de nem nullák, és idővel összeadódnak. Ezért fontosak a hatékonysági előírások a nagy telepítéseknél.

Amit az ügyfeleknek mondok a Step-Down Transformersről

Ha lecsökkentő transzformátort ad meg, a következőkre szeretném gondolni:

Először is pontosan ismerje meg a feszültséget. Adja meg a maximális bemeneti értéket, a szükséges kimenetet és a szükséges variációkat. Ez határozza meg az arányt és a csapolási tartományt.

Másodszor, értse meg a terhelést. Folyamatos? Vannak benne harmonikusok? Indító áramok? A transzformátor impedanciájának és felépítésének meg kell egyeznie azzal, amit táplálni fog.

Harmadszor, gondolja át, hol él. Beltéri vagy kültéri? Szellőztetett vagy zárt? Olaj vagy öntött gyanta? A környezet határozza meg a burkolatot és a szigetelési rendszert.

A lelépés elve egyszerű. A helyes alkalmazása a részletekre is odafigyel.

Ha transzformátor alkalmazáson keresztül dolgozik, és szeretne beszélni a lehetőségekről, szívesen segítek. Sok projektet látunk, és a részletek mindig többet számítanak, mint a katalógusok sugallják.

Hivatkozások

• IEC 60076-1, Erőátviteli transzformátorok – 1. rész: Általános.
• IEEE Std C57.12.00, Szabványos általános követelmények a folyadékba merülő elosztó-, táp- és szabályozó transzformátorokhoz.
• Fitzgerald, AE, Kingsley, C. és Umans, SD, Electric Machinery.
