Az áramelosztás területén a földalatti alállomások kulcsszerepet játszanak a megbízható és hatékony villamosenergia-ellátás biztosításában. Vezető beszállítóként aFöldalatti alállomás, megértjük egy jól működő megfigyelőrendszer jelentőségét ezekben a kritikus létesítményekben. Ez a blog egy földalatti alállomás felügyeleti rendszerének belső működésével foglalkozik, kiemelve annak fontosságát, összetevőit és működési mechanizmusait.
A felügyelet jelentősége a földalatti alállomásokon
A földalatti alállomások gyakran sűrűn lakott városi területeken találhatók, ahol korlátozott a hely, és nagy az energiaigény. Ezeken az alállomásokon nagyfeszültségű berendezések találhatók, amelyeknek szigorú biztonsági és teljesítményi szabványok szerint kell működniük. A földalatti alállomás meghibásodása áramkimaradásokhoz, berendezések károsodásához vezethet, sőt biztonsági kockázatot is jelenthet a környező környezetre.
A felügyeleti rendszer az alállomás szemeként és füleként szolgál. Folyamatosan gyűjt adatokat különféle paraméterekről, például feszültségről, áramerősségről, hőmérsékletről és páratartalomról. Ezen adatok elemzésével az üzemeltetők észlelhetik a lehetséges problémákat, mielőtt azok komolyabb problémákká fajulnának. Például a hőmérséklet rendellenes emelkedése a transzformátor hibáját jelezheti, ami ha nem kezelik, katasztrofális meghibásodáshoz vezethet.
A Monitoring Rendszer összetevői
Érzékelők
Az érzékelők a felügyeleti rendszer alapvető építőkövei. Az alállomás egészére telepítve vannak a különböző fizikai mennyiségek mérésére.
- Feszültség- és áramérzékelők: Ezek az érzékelők az elektromos feszültség és áram mérésére szolgálnak az elektromos vezetékekben. Valós idejű adatokat szolgáltatnak az energiaáramlásról, ami kulcsfontosságú a terheléskezelés és a hibaészlelés szempontjából. Például a feszültség hirtelen csökkenése rövidzárlatot vagy túlterhelt vezetéket jelezhet.
- Hőmérséklet érzékelők: A transzformátorok és egyéb elektromos berendezések működés közben hőt termelnek. Hőmérséklet-érzékelőket helyeznek el a kritikus alkatrészeken, hogy ellenőrizzék azok hőmérsékletét. A túlzott hőhatás a szigetelés tönkremeneteléhez vezethet, és csökkenti a berendezés élettartamát. A hőmérséklet folyamatos figyelésével a kezelők megelőző intézkedéseket tehetnek, mint például a terhelés beállítása vagy a hűtőrendszerek elindítása.
- Páratartalom érzékelők: A földalatti alállomás magas páratartalma az elektromos alkatrészek korróziójához és a szigetelés romlásához vezethet. A páratartalom-érzékelők segítenek fenntartani az optimális környezeti feltételeket az alállomáson belül azáltal, hogy szükség esetén szellőző- vagy páramentesítő rendszereket indítanak el.
Adatgyűjtési egységek (DAU)
Miután az érzékelők összegyűjtik az adatokat, azokat fel kell dolgozni és továbbítani kell. Az adatgyűjtési egységek felelősek ezért a feladatért. Összegyűjtik az érzékelők analóg jeleit, digitális adatokká alakítják, majd továbbítják az adatokat a központi távfelügyeletnek. A DAU-kat úgy tervezték, hogy megbízhatóak és pontosak legyenek, biztosítva, hogy az adatok ne sérüljenek meg az adatgyűjtési folyamat során.
Kommunikációs hálózat
A kommunikációs hálózat a felügyeleti rendszer gerince. Lehetővé teszi az adatok átvitelét a DAU-król a központi felügyeleti állomásra. A földalatti alállomásokban többféle kommunikációs hálózat létezik, többek között:
- Vezetékes hálózatok: Az Ethernet-kábeleket általában az alállomáson belüli rövid távú kommunikációra használják. Nagy sebességű és megbízható adatátvitelt kínálnak.
- Vezeték nélküli hálózatok: Nagyobb alállomások vagy nehezen elérhető területeken vezeték nélküli hálózatok, például Wi-Fi vagy mobilhálózatok használhatók. A vezeték nélküli kommunikáció rugalmasságot és egyszerű telepítést biztosít.
Központi megfigyelő állomás
A központi felügyeleti állomás az alállomás összes adatának összegyűjtése és elemzése. Hatékony szoftverrel van felszerelve, amely felhasználóbarát formátumban képes megjeleníteni az adatokat, például grafikonokat és diagramokat. A központi felügyeleti állomás kezelői valós időben figyelhetik az alállomás állapotát, riasztásokat állíthatnak be a rendellenes állapotokra, és jelentéseket készíthetnek karbantartási és felügyeleti célokra.
A felügyeleti rendszer működési mechanizmusai
Adatgyűjtés
A megfigyelési folyamat azzal kezdődik, hogy az érzékelők folyamatosan mérik a fizikai paramétereket. Az érzékelők rendszeres időközönként analóg jeleket küldenek a DAU-knak. A DAU-k ezután ezeket az analóg jeleket digitális adatokká alakítják, amelyek alkalmasabbak feldolgozásra és átvitelre.
Adatátvitel
Az adatok digitális formátumba konvertálása után a DAU-k a kommunikációs hálózaton keresztül továbbítják azokat a központi felügyeleti állomáshoz. Az adatok strukturált formátumban kerülnek elküldésre, lehetővé téve a központi állomás felügyeleti szoftvere számára, hogy könnyen értelmezze azokat.
Adatelemzés
Amint az adatok megérkeznek a központi felügyeleti állomásra, a felügyeleti szoftver elemzi azokat. A szoftver előre meghatározott algoritmusokat használ az adatok mintázatainak és anomáliáinak észlelésére. Például össze tudja hasonlítani az aktuális hőmérsékleti értékeket a korábbi adatokkal, hogy megállapítsa, van-e abnormális emelkedés. Ha rendellenességet észlel, a szoftver riasztást indíthat, értesítve a kezelőket.
Riasztás és értesítés
Rendellenes állapot észlelésekor a felügyeleti rendszer különféle formájú riasztásokat küldhet. Ezek lehetnek vizuális riasztások a felügyeleti szoftver felületén, hangos riasztások a vezérlőteremben, és akár szöveges üzenetek vagy e-mailek is az érintett személyzetnek. Ez biztosítja, hogy az üzemeltetők azonnal tudatában legyenek az esetleges problémáknak, és megtehessék a megfelelő lépéseket.
Távirányító és menedzsment
A rendszer a felügyelet mellett lehetővé teszi az alállomás távvezérlését és kezelését is. A központi felügyeleti állomás kezelői távolról vezérelhetnek bizonyos berendezéseket, például megszakítókat és kapcsolókat. Ez a funkció különösen vészhelyzet esetén hasznos, mivel lehetővé teszi a hibás berendezések gyors elkülönítését helyszíni személyzet szükségessége nélkül.
Összehasonlítás más típusú alállomásokkal
Érdekes összehasonlítani a földalatti alállomások felügyeleti rendszerét más típusú alállomásokkal, mint plEurópai doboz típusú alállomásésAmerikai alállomás.

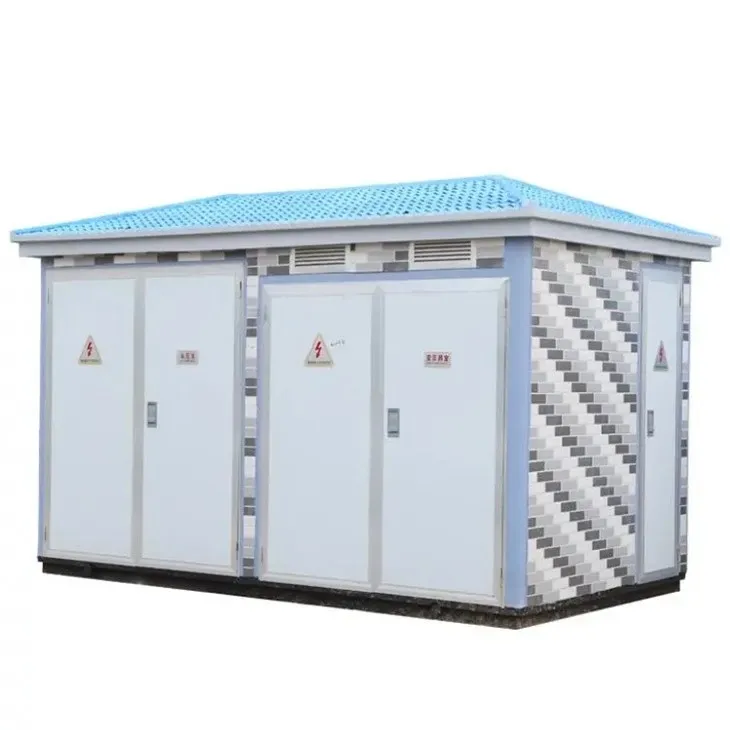

- Európai doboz típusú alállomások: Ezeket az alállomásokat gyakran kompaktságra és modularitásra tervezték. Felügyeleti rendszereiket kis- és közepes méretű áramelosztásra optimalizálták. Az érzékelők és a kommunikációs hálózatok általában jobban integráltak, így egyszerűbb megfigyelési folyamatot tesznek lehetővé.
- Amerikai alállomások: Az amerikai alállomások általában nagyobbak és szétterültebbek. Felügyeleti rendszereik kiterjedtebb kommunikációs hálózatokat igényelhetnek, hogy szélesebb területet lefedjenek. Gyakran azonban fejlettebb adatelemzési képességekkel is rendelkeznek, amelyek lehetővé teszik a mélyebb megfigyelést és az előrejelző karbantartást.
Következtetés
A földalatti alállomás felügyeleti rendszere egy összetett és kifinomult rendszer, amely döntő szerepet játszik az alállomás biztonságos és hatékony működésének biztosításában. A különböző paraméterek folyamatos figyelésével, a lehetséges problémák észlelésével, valamint a távvezérlés és felügyelet lehetővé tételével a felügyeleti rendszer segít minimalizálni az állásidőt, csökkenteni a karbantartási költségeket és javítani az áramellátás általános megbízhatóságát.
Ha kiváló minőségű földalatti alállomásra vágyik, vagy frissítenie kell meglévő felügyeleti rendszerét, mi segítünk. Szakértői csapatunk nagy tapasztalattal rendelkezik a földalatti alállomások felügyeleti rendszereinek tervezésében és kivitelezésében. Személyre szabott megoldásokat tudunk biztosítani, amelyek megfelelnek az Ön egyedi igényeinek. Vegye fel velünk a kapcsolatot még ma, hogy megbeszélést indíthasson igényeiről, és megtudja, termékeink és szolgáltatásaink milyen előnyökkel járhatnak projektje számára.
Hivatkozások
- Ali Abur és Mehmet Çetinkaya "Power System Monitoring and Control".
- "Alállomások automatizálása és védelme", MAS Masoum és SN Singh
