Az elektromos áram elosztásában és felhasználásában a 3 fázisú transzformátorok döntő szerepet játszanak. Háromfázisú transzformátor szállítóként gyakran kérdeznek tőlem ezeknek az alapvető elektromos eszközöknek a költségeiről. Ebben a blogban elmélyülök a háromfázisú transzformátor költségeit befolyásoló különféle tényezőkben, és átfogó képet adok arról, hogy mire számíthat, ha egy transzformátorba fektet be.
A háromfázisú transzformátor költségét befolyásoló tényezők
1. Teljesítmény
A háromfázisú transzformátor költségét meghatározó egyik legjelentősebb tényező a névleges teljesítménye, amelyet jellemzően kilovolt-amperben (kVA) mérnek. A nagyobb teljesítményű transzformátorok drágábbak. Ennek az az oka, hogy több anyagra van szükségük, például rézre vagy alumíniumra a tekercsekhez, és nagyobb magra a megnövekedett elektromos terhelés kezelésére. Például egy kis 3 fázisú, 10 kVA névleges teljesítményű transzformátor lényegesen kevesebbe kerül, mint egy 1000 kVA transzformátor. A nagy teljesítményű transzformátorok gyártási folyamata is összetettebb, szigorúbb minőség-ellenőrzési és vizsgálati eljárásokkal jár, ami növeli az összköltséget.
2. Az alapanyag típusa

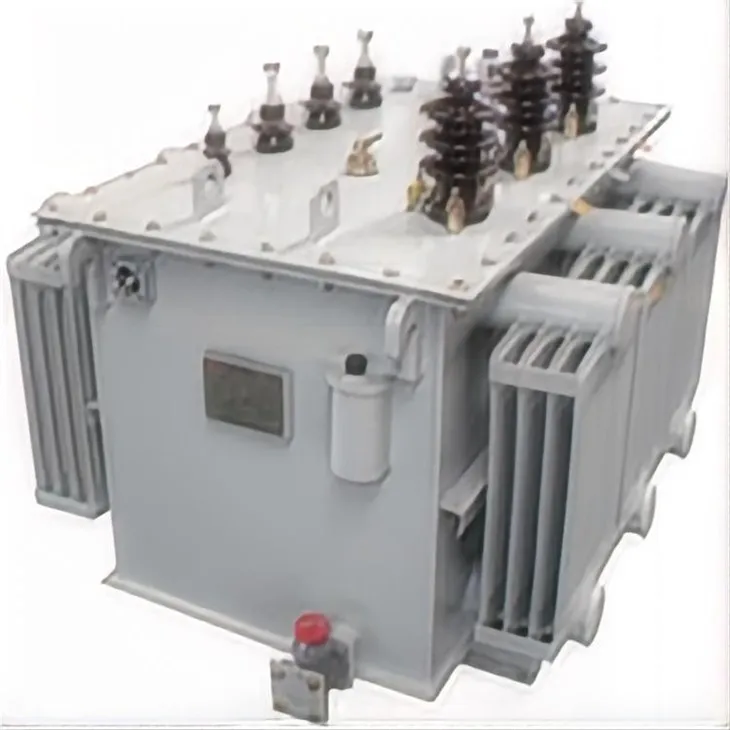

A 3 fázisú transzformátor maganyaga jelentősen befolyásolja a költségét. A leggyakoribb maganyagok a szilíciumacél és az amorf ötvözet. A szilíciumacél hagyományos és széles körben használt maganyag. Jó mágneses tulajdonságokat kínál viszonylag alacsony áron. Azonban az amorf ötvözet magok, amint az láthatóAmorf ötvözet transzformátorok, sokkal kisebb magveszteséggel rendelkeznek. Ez azt jelenti, hogy hosszú távon energiahatékonyabbak. Az amorf ötvözet gyártási folyamata azonban bonyolultabb, maga az anyag pedig drágább, ami magasabb kezdeti költséget eredményez az amorf ötvözetmaggal rendelkező transzformátorok esetében.
3. Tekercselőanyag
A tekercselés anyagának megválasztása is befolyásolja a költségeket. A transzformátor tekercseinek két fő lehetősége a réz és az alumínium. A réz kiváló elektromos vezetőképességgel rendelkezik, ami kisebb ellenállási veszteséget jelent. Ez nagyobb hatékonyságot eredményez, különösen nagy teljesítményű alkalmazásoknál. A réz azonban drágább, mint az alumínium. Az alumínium tekercsek költséghatékonyabb alternatívát jelentenek, de nagyobb ellenállási veszteségekkel rendelkeznek, mint a réz. Egyes esetekben az alumínium tekercsek használatának költségmegtakarítása jelentős lehet, különösen a kisebb teljesítményű transzformátorok esetében, ahol a hatásfok különbsége nem olyan kritikus.
4. Tervezés és kivitelezés
A 3 fázisú transzformátor kialakítása és felépítése a tervezett alkalmazástól függően nagyon eltérő lehet. Például,Padra szerelt transzformátorokkültéren, beton alátétre történő felszerelésre tervezték. Ellenállniuk kell az időjárás viszontagságainak, és további biztonsági funkciókkal kell rendelkezniük, mint például a környezeti tényezők és az illetéktelen hozzáférés elleni védőburkolatok. Ez a bonyolultabb tervezés és kivitelezés növeli a költségeket egy alap beltéri transzformátorhoz képest.
5. Szigetelési osztály
A transzformátorokat szigetelési osztályuk szerint osztályozzák, amely azt jelzi, hogy a szigetelés mekkora hőmérsékletet képes ellenállni. A magasabb szigetelési osztályok, mint például a H osztály (180 °C) vagy a C osztály (220 °C), drágábbak, mert speciális szigetelőanyagokat igényelnek, amelyek ezt a magas hőmérsékletet bírják. Ezek a magas hőmérsékletnek ellenálló szigetelések gyakran fejlett polimerekből vagy kerámiákból készülnek, amelyek előállítása költséges.
6. Szabályozási követelmények
A különböző régiókban eltérő szabályozási követelmények vonatkoznak az elektromos berendezésekre, beleértve a 3 fázisú transzformátorokat is. A transzformátoroknak meg kell felelniük a biztonsági, hatékonysági és elektromágneses kompatibilitási szabványoknak. Ezen előírások teljesítése további tervezési jellemzőket, alkatrészeket vagy tesztelést igényelhet. Például egyes területeken a transzformátoroknak alacsony zajszinttel kell rendelkezniük, ami speciális csillapító anyagokat vagy kifinomultabb kialakítást igényelhet. Ezek a további követelmények növelhetik a transzformátor költségeit.
3 fázisú transzformátorok költségtartománya
A 3 fázisú transzformátor költsége a fent említett tényezőktől függően széles skálán változhat. A 10-25 kVA körüli teljesítményű, kis teljesítményű, háromfázisú transzformátorok néhány száztól néhány ezer dollárig terjedhetnek. Ezeket gyakran használják kis kereskedelmi vagy lakossági alkalmazásokban, például kis elektromos készülékek vagy világítási rendszerek táplálására.
A közepes teljesítményű transzformátorok 50-500 kVA tartományban általában néhány ezer és több tízezer dollár között mozognak. Ezeket általában közepes méretű kereskedelmi épületekben, ipari műhelyekben és kis áramelosztó rendszerekben használják.
A nagy, nagy teljesítményű, 500 kVA-nál nagyobb teljesítményű transzformátorok több tízezer-százezer dollárba is kerülhetnek, vagy a rendkívül nagy teljesítményű egységek esetében még többet is. Ezeket nagy ipari üzemekben, villamos alállomásokban és nagyobb áramelosztó hálózatokban használják.
Költség-haszon elemzés
Egy 3 fázisú transzformátor költségének mérlegelésekor elengedhetetlen a költség-haszon elemzés elvégzése. Míg egy drágább transzformátor magasabb előzetes költséggel járhat, hosszú távú megtakarítást kínálhat. Például egy amorf ötvözetmaggal vagy réztekerccsel rendelkező transzformátor kezdetben drágább lehet, de élettartama során energiaköltségeket takaríthat meg az alacsonyabb veszteségek miatt. Ezenkívül a magasabb szabályozási szabványoknak megfelelő transzformátor hosszú távon csökkentheti az állásidő és a karbantartási költségek kockázatát.
Másrészt, ha az alkalmazás alacsony energiaigényű és rövid távú használati tervvel rendelkezik, egy egyszerűbb és költséghatékonyabb transzformátor lehet a legjobb választás. Például egy kisvállalkozás, amelynek csak átmeneti projekthez van szüksége transzformátorra, választhat egy olcsóbb, alumínium tekercses, szilíciumacél maggal rendelkező transzformátort.
Testreszabás és speciális funkciók
Egyes esetekben az ügyfelek egyedi tervezésű 3 fázisú transzformátorokat igényelhetnek. Ennek oka lehet bizonyos elektromos követelmények, például nem szabványos feszültségszintek vagy speciális impedanciaértékek. A testreszabás gyakran jár további mérnöki munkával, ami növeli a költségeket. A speciális funkciók, mint például a hőmérséklet, páratartalom vagy elektromos paraméterek beépített felügyeleti rendszerei szintén növelhetik a költségeket. Ezek a funkciók azonban értékes információkat szolgáltathatnak a karbantartáshoz és üzemeltetéshez, javítva a transzformátor általános megbízhatóságát és teljesítményét.
Következtetés
Háromfázisú transzformátor beszállítóként megértem, hogy a költség jelentős szempont ügyfeleink számára. A 3 fázisú transzformátor költségét számos tényező befolyásolja, beleértve a teljesítményt, a mag- és tekercsanyagokat, a tervezést, a szigetelési osztályt és a szabályozási követelményeket. Sajátos igényeinek gondos felmérésével és költség-haszon elemzéssel megalapozott döntést hozhat az alkalmazásának legmegfelelőbb transzformátorról.
Ha 3 fázisú transzformátorra vágyik, legyen szó standard modellről vagy egyedi tervezésűről, kérem, vegye fel velünk a kapcsolatot részletes árajánlatért. Széles választékkal rendelkezünkElektromos transzformátorokkülönböző igények kielégítésére, és szakértői csapatunk segít megtalálni a legjobb megoldást versenyképes áron. Forduljon hozzánk bizalommal a beszerzési és tárgyalási folyamat elindításához.
Hivatkozások
- IEEE Szabványügyi Szövetség. "IEEE szabványok teljesítménytranszformátorokhoz."
- National Electrical Manufacturers Association (NEMA). "NEMA szabványok transzformátorokhoz."
- Nemzetközi Elektrotechnikai Bizottság (IEC). "IEC szabványok elektromos transzformátorokra."
