Vákuumkapcsolóegyfajta energiavédelmi berendezés, amelyet széles körben használnak az energiarendszer minden szintjén. Egyedülálló működési alapelve és nagy hatékonyságú teljesítménye nélkülözhetetlen részévé teszi a modern energiarendszert.
I. A vákuum -megszakító felépítése és összetétele

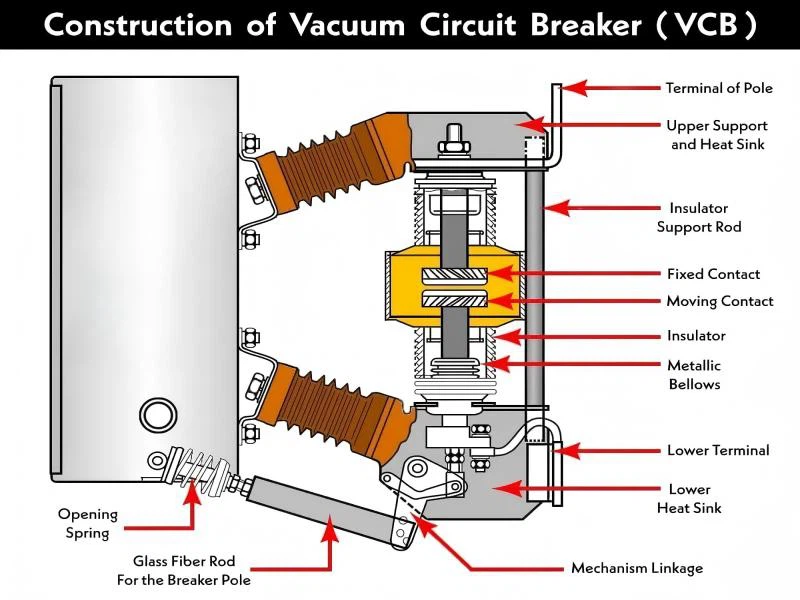

A vákuum -megszakító elsősorban három részből áll: keret, ív oltó kamra és működési mechanizmus. Közülük az ív oltó kamra a legfontosabb eleme, amely mozgó és statikus érintkezőket és vákuumkörnyezetet tartalmaz. A működési mechanizmus felelős a kapcsolatok megnyitó és záró műveleteinek vezetéséért. Ezenkívül a megszakító olyan alkatrészeket is tartalmaz, mint a vezetőképes áramkör, a szigetelő rendszer, a tömítés és a héj, és az általános szerkezet kompakt és ésszerűen megtervezett.
1. ív oltó kamra
Az ív oltó kamra a vákuum -megszakító magja, és a benne lévő nagy vákuumkörnyezet a kulcs a gyors ív oltásának eléréséhez. Az ív oltó kamrájában a mozgó és statikus érintkezőket pontosan úgy tervezték, hogy biztosítsák az ív gyors előállítását és eloltását, amikor a kapu kinyitásakor.
2. Működési mechanizmus
A működési mechanizmus a vákuum -megszakító működtetője, amely felelős a vezérlőjelek fogadásáért, valamint az érintkezők megnyitásának és bezárásának vezetéséért. Ez általában magában foglalja az energiatároló rendszert, az elektromágnes bezárását, az elektromágnes és az átviteli alkatrészek megnyitását stb., Annak biztosítása érdekében, hogy a megszakító pontosan és megbízhatóan teljesítse a műveletet.
Ii. A vákuumkuxing -megszakító működési alapelve
A dolgozó elveporszívóElsősorban a jelenlegi nulla keresztező jelenségtől és az ív oltási képességétől függ a nagy vákuumkörnyezetben. Ha az áramkör rendellenes, például túlterhelés vagy rövidzárlat, a megszakító gyorsan megszakítja az áramkört, hogy megvédje az energiarendszer biztonságát.
1. ív generálása és kihalása
Amikor a mozgó és statikus érintkezőket a működési mechanizmus hatása alatt nyitják meg, ív jön létre az érintkezők között. Mivel az érintkezőket speciális formával tervezték, mágneses mező jön létre, amikor az áram elmúlik, ami az ív gyorsan mozog az érintkezési felület érintő irányában. Néhány fémgőz kondenzálódik a fémhengeres pajzson, és az ív el van oldva, amikor természetesen nullát keresztez. Az érintkezők közötti dielektromos szilárdság gyorsan helyreáll.
Ezenkívül a vákuumkörnyezetben nincs vezetőképes közeg, így az ív gyorsan eloltható. Amikor az érintkezőket vákuumban megszakítják, erősen koncentrált katódfoltok jönnek létre, ezáltal nagy mennyiségű fémgőz elpárologva. Ezek a fémgőzök és a töltött részecskék feltételezik az ív égetését. Amikor azonban az áram nullán halad át, az ív energiája fokozatosan csökken, az elektróda hőmérséklete csökken, a párolgási hatás gyengül, és az ARC oszlop részecskes sűrűsége szintén csökken. Végül, abban a pillanatban, amikor az áram nullán áthalad, a katódfolt eltűnik, és az ív megszűnik.
2. ív oltási folyamat
A vákuum -megszakító ív oltási folyamata elsősorban két szakaszot tartalmaz: az ív képződését és diffúzióját, valamint az ív kihalását. Az ívképződés szakaszában a fémgőz és az érintkezők közötti töltésű részecskék ívsugarat képeznek, és a nagy energiát az elektronok bocsátják ki a katódból, és elektronfelhő -területet képeznek. Ez az elektronfelhő -terület gyorsan áttörik az íves gerendát és az ívmaradékokat, így feltételeket teremt az ív kihalásához. Az ív kihalási szakaszában, amikor az áram nullán halad át, az ív energiája fokozatosan csökken, az elektronfelhő -terület fokozatosan eloszlik, és az ív eloszlik.
3. A működési mechanizmus működési elve
A működési mechanizmus működési elve az, hogy az érintkezők megnyitását és bezárását vezérlőjelek fogadásával hajtsák meg. Az energiatároló szakaszban az energiatároló motor be van kapcsolva, az excentrikus kerék forgatásához vezetve, majd a záró rugó energiatárolását egy sebességváltó alkatrészek sorozatán keresztül valósítják meg. A záró szakaszban a záró elektromágnes vasmagja lefelé mozog, és a helymeghatározó darabot az óramutató járásával ellentétes irányba húzza, és felszabadítja az energiatárolás karbantartását. Ezt követően a záró rugó meghajtja az energiatároló hüvelyt, hogy az óramutató járásával ellentétes irányba forogjon, és az érintkezőket az átviteli alkatrészek révén bezárják. A nyitó szakaszban, miután a nyitó elektromágnes megkapja a jelet, vonzza a vasmagot, ami az elutazási tengely elforgatását okozza, majd a felső rúdot felfelé mozgatja, hogy felismerje az érintkezők kinyitását.
Iii. A vákuumkapcsoló cselekvési folyamata
1. energiatárolási folyamat:Miután az energiatároló motor be van kapcsolva, az az excentrikus kereket elforgatja, majd az energiatárolást egy összekötő rúd mechanizmusok sorozatán keresztül valósítja meg. Az energiatárolási folyamat során a záró rugó meghosszabbodik és fenntartja az energiatároló állapotot.
2. Záró művelet:Amikor a mechanizmus megkapja a záró jelet (amikor a kapcsolót leválasztják és az energiát tárolják), a záró elektromágnes vasmagját vonzza, hogy lefelé mozogjon, és egy mechanikus alkatrészek sorozatának átvitele révén az érintkezők végül bezáródnak a záró művelet befejezéséhez.
3. Nyitási művelet:Miután a megszakítót bezárják, ha a nyitó elektromágnes jelet kap, akkor a vasmagot vonzza, ami a nyílás feloldásában lévő felső rúd felfelé mozog. Az összekötő rúdmechanizmusok sorozatának továbbításával az érintkezőket végül elválasztják a nyitó művelet befejezéséhez. A nyitási folyamat során az ív gyorsan eloltódik vákuum környezetben.
Iv. A vákuumkapcsolók jellemzői és alkalmazásai
1. Rövid íves idő
Mivel a vákuumkörnyezetben nincs vezetőképes közeg, az ív gyorsan eloltható, teháta vákuumkuvarozónagyon rövid. Ez segít csökkenteni az áramköri hibák hatását és károsodását az energiarendszerre.
2. Magas szigetelési szilárdság
A vákuum -megszakító vákuumrés magas szigetelési szilárdsággal rendelkezik, és ellenáll a nagyobb feszültségszintnek. Ez teszi a vákuum-megszakítókat, amelyeket széles körben használnak a nagyfeszültségű energiarendszerekben.
3. hosszú elektromos élettartam
A vákuum -megszakító kiváló ív -oltási teljesítménye miatt az elektromos élettartama viszonylag hosszú. Ez elősegíti az energiarendszer karbantartási költségeinek csökkentését és a rendszer megbízhatóságának javítását.
4. Kis érintkezési nyitási távolság és stroke
A vákuum -megszakító érintkezési nyitási távolsága és stroke viszonylag kicsi, ami kompakt, könnyű és könnyen felszerelhető és karbantartható.
5. Jó környezeti teljesítmény
A vákuum -megszakítók nem használnak üvegházhatású gázokat, mint például a kén -hexafluorid (SF6), környezetbarátak, és megfelelnek a modern energiarendszerek környezetvédelmi követelményeinek.
6. széles körű alkalmazás
Kiváló teljesítménye és széles körű alkalmazási kilátásai miatt a vákuummegszakítókat széles körben használják az energiarendszerek minden szintjén. Beleértve az erőműveket, az alállomást, a távvezetékeket és az ipari villamos energiát.
V. Következtetés
A vákuumkuvarozóA modern energiarendszer nélkülözhetetlen részévé vált, egyedi működési elvével és kiváló teljesítményével. Ha mélyen megérti annak felépítését és összetételét, a működési alapelvet, a jellemzőket és az alkalmazásokat, jobban megérthetjük és alkalmazzuk ezt a fontos energiaprezentő berendezést.
