Az ipari villamosmérnökök ezt jól tudjákolaj{0}}merített transzformátora hőmérséklet szabályozása kulcsfontosságú a stabil termeléshez. Gyakori fejfájás a webhelyen-: új projektek vagy frissítések-, ONAN vagy OFAF hűtést alkalmazzunk? Nem a "jobbról" van szó, hanem arról, hogy a rendszert a valós-használathoz, környezethez és hosszú távú{4}}műveletekhez kell igazítani. Bontsuk ezt le a helyszíni tapasztalatokkal és kemény adatokkal.
Először is ismerje meg a két hűtőrendszert
Az ONAN és az OFAF nem csupán technológiai címkék,{0}} hanem két különálló hőkezelési módszer, amelyek mindegyikének előnyei és hátrányai vannak az ipari felhasználásban.

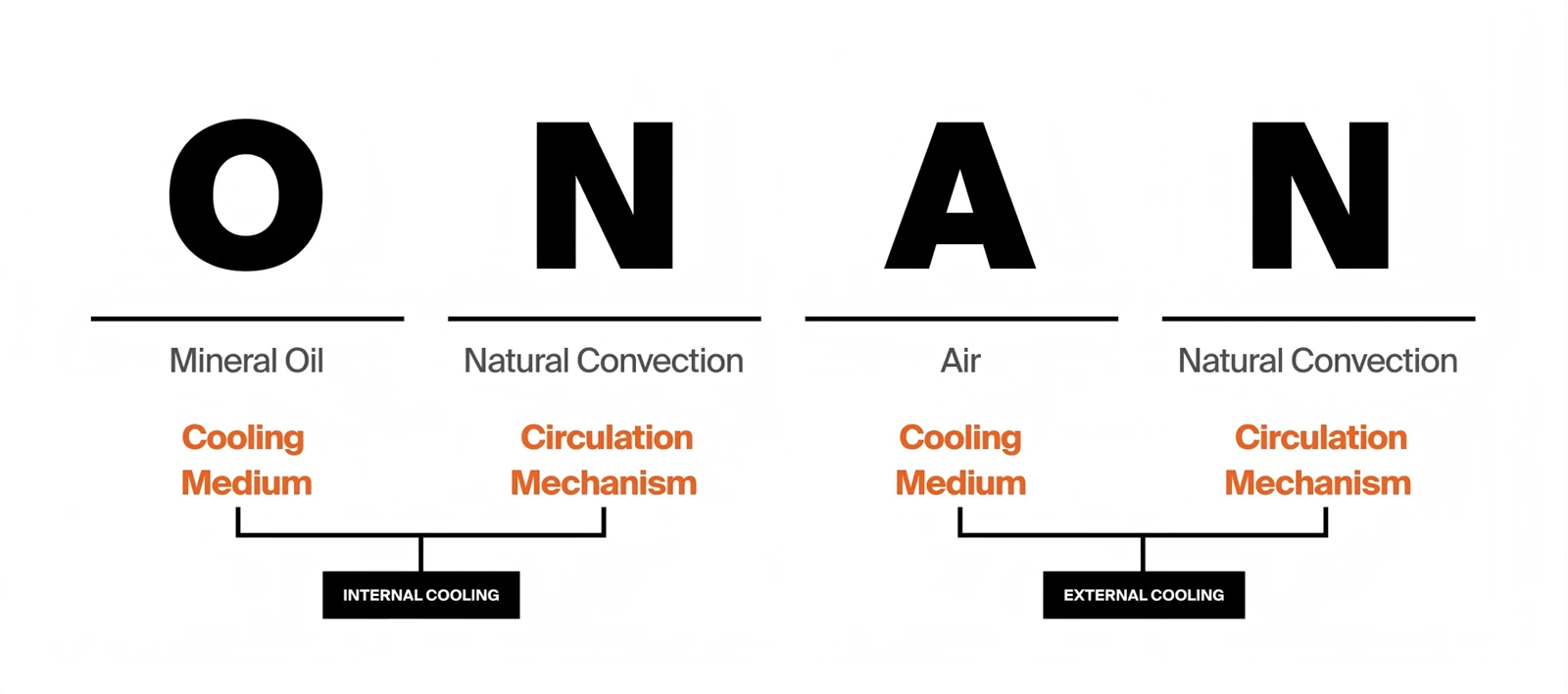

ONAN (Oil Natural Air Natural): Megbízhatóság a teljesítmény felett
Az ONAN természetes konvekciót használ{0}}ventilátorok, szivattyúk vagy extra teljesítmény nélkül. A szigetelőolaj felmelegszik, felemelkedik a tartály tetejére, lehűl a falakon, és visszasüllyed. Ez egy idő-tesztelt passzív ciklus.
Az ONAN-t 1000 kVA-nál kisebb vagy azzal egyenlő transzformátorokhoz ajánljuk stabil, alacsony terhelésű-kis műhelyben, távoli bányaellátásban vagy nem-kritikus gépeknél. Legnagyobb előnye, hogy szinte nem igényel karbantartást: a mozgó alkatrészek hiánya azt jelenti, hogy nincs meghibásodás. Az éves karbantartás (olajellenőrzés, tankvizsgálat) néhány száz dollárba kerül, ami az OFAF számlájának a töredéke.
De a passzivitás korlátozza. A hőleadás fix-80%-os terhelés felett, hőmérsékleti kiugrások. A környezeti hő (38 fok vagy annál nagyobb) 25-30%-kal csökkenti a hatékonyságot, így 15-20%-kal csökkenti a szigetelés védelmét. Zárt térben is meghibásodik, ahol a pangó levegő felfogja a hőt.
OFAF (Oil Forced Air Forced): Aktív hűtés igényes munkaterhelésekhez
Az OFAF szivattyúkkal és ventilátorokkal egészíti ki az ONAN-t: a szivattyúk keringtetik az olajat, a ventilátorok átfújják a radiátorokat. Ez 40-60%-kal növeli a hőátadást, így alkalmazkodik a változó körülményekhez.
Az OFAF kiválóan teljesít a nagy-igényű forgatókönyvekben: 1000 kVA vagy annál nagyobb egység, 70%+ hosszú távú terhelés, vagy gyakori ingadozások (kohászat, vegyi üzemek). Teszteink azt mutatják, hogy egy 2000 kVA-s OFAF egység 25%-os rövid távú-túlterhelést kezel 2 órán keresztül{10}}Az ONAN ezt nem tudja megtenni.
A fogás a bonyolultság és a költségek. A ventilátorokat 6 hónapig kell kenni, a szűrőket negyedévente cserélni kell, és 1-3 kW teljesítményű . 60-75dB-es zajt használ, ami kizárja a precíziós felszerelések vagy irodák közelében. A kezdeti költség 12-18%-kal magasabb, évi 2500-5000 dolláros karbantartás mellett.
5 A -webhely kiválasztásának tényezői
Több száz projektből láthattuk: a kapacitás önmagában nem dönt. Ez az 5 tényező fontosabb.
1. Terhelési profil: A legkritikusabb tényező
Az állandó 50-60%-os éves terhelés (pl. konzisztens gépüzletek) belefér az ONAN-OFAF-ba, itt felesleges. De ±30%-os ingadozásokhoz vagy rendszeres túlterhelésekhez (csúcseltolásokhoz) OFAF szükséges. Ne feledje: minden 8 fokos túlmelegedés csökkenti a transzformátor élettartamát a félaktív hűtés révén, megvédi befektetését.
Tévhit: Nagy kapacitás=OFAF. Egy 1500 kVA-s egység 50%-os terhelés mellett mérsékelt égövi területeken működik az ONAN-nal. Ezzel szemben a 800kVA 90%-os terhelés mellett a forró üzemekben túlmelegszik az ONAN-nal.
2. Telepítési környezet
- Hőmérséklet/szellőztetés: Forró éghajlat (35 fok vagy annál nagyobb), zárt helyiségek/pincék OFAF-ra van szükségük. Az ONAN kis hőmérséklet-különbségekkel küzd. Kültéri mérsékelt (15-24 fok) ONAN-t használ.
- Magasság/páratartalom: 1000 m felett a vékony levegő gyengíti a konvekciót-Az OFAF kompenzálja. A tengerparti/nedves területeknek korróziógátló-OFAF-ra van szükségük; Az ONAN-nak csak tankrozsdavédelemre van szüksége.
- Tér: Az OFAF-nak 0,5 méteres ventilátortávra van szüksége. A szűk, régi erőművek jobban kedvelik az ONAN kompakt kialakítását.
3. Karbantartási képességek
Az elkötelezett karbantartó csapatok könnyedén kezelik az OFAF-ot. Nélkülük az ONAN biztonságosabb,{1}}a ventilátor/szivattyú meghibásodása költséges állásidőt okoz, de az ONAN-nak nincsenek ilyen gyenge pontjai.
4. Hosszú távú -terhelésnövekedés
20%-os terhelésnövekedés 3-5 év alatt? Telepítse most az OFAF-ot, hogy elkerülje a transzformátor cseréjét. Stabil terhelés? Maradjon az ONAN-nál, hogy előre spóroljon.
5. Különleges működési feltételek
Tartalék transzformátorok (ritka használat) → ONAN. PV/szélrács-csatlakozott egységek (ingadozó teljesítmény) → OFAF. Mobil sürgősségi felszerelés → ONAN (strapabíró, ventilátor-mentes).
Tippek és buktatók
A-webhelyválasztási feltöréseken
Először gyűjtsön össze 12 hónap terhelési adatokat. Használjon hőkalkulátorokat a találgatások elkerülése érdekében. Az ONAN ventilátorokkal való utólagos felszerelése (OFAF-ra) 30-40%-kal olcsóbb, mint a csere.
Elkerülendő buktatók
- Ne értékelje túl az OFAF-ot alacsony terhelés miatt-pénzkidobás.
- Ne hagyatkozzon csak a kapacitásra-, és a terhelés sokkal fontosabb.
- Ne hagyja figyelmen kívül a zajt-Az OFAF megsértheti a munkahelyi szabványokat.
Következtetés
Válassza az ONAN-t a stabil, alacsony-terhelésű és alacsony{1}}karbantartási igényekhez. Válassza az OFAF-ot nagy-igényekhez, ingadozó vagy zord körülményekhez. A legjobb választás a tényleges működéshez illeszkedik, nem csak az adattábla specifikációihoz.
Szakértelmünkről
A Jiangsu Yawei Complete Electric Co., Ltd. aipari olaj{0}}merült transzformátorok, gyártásban, kohászatban és megújuló energiaforrásokban szerzett tapasztalattal. ONAN egységeink optimalizált tartályokkal és minőségi olajjal rendelkeznek a nehéz környezetekhez. Az OFAF-modellek korróziógátló-csendes ventilátorokat és tartós szivattyúkat használnak, amelyek vágási karbantartást igényelnek.
Helyszíni felméréseket, egyedi hűtési megoldásokat és teljes körű-szolgáltatást (ellátás, utólagos felszerelés, karbantartás) kínálunk a biztonságos és hatékony működés érdekében.
